一、產品搬述:

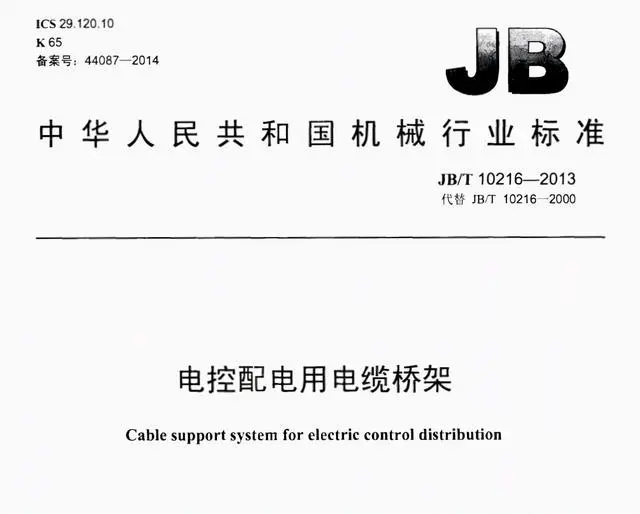

本裝置符合JB/T10216-2013及GB/T21762-2008對鋼制橋架、玻璃鋼制橋架、鋁合金制橋架沖擊試驗設備的要求，適用于機械沖擊強度試驗設備，可對不同尺寸的電纜橋架沖擊試驗，整體上下可調。本裝置具有操作簡單，使用方便，安裝快捷等優點。

二、機械碰撞試驗儀組成：

1、機架：機架由型材和鋼板一體式焊接而成，保證標準對機架剛度的要求

2、錘擊頭，

3、錘擊頭提升機構、

4、錘擊頭限位和釋放機構(沖擊高度)等組成

三、技術參數：

1、擺桿: 長度1000mm，與錘頭配等效質量

2、撞擊錘頭尺寸：￠80mm*137mm,沖擊頭R50

3、等效質量：10J

4、等效重量：5KG

5、跌落高度：200mm

6、外型尺寸：長680mm*620mm*2040mm(長*寬*高)

四、使用方法：

1.在墻的平面訂上一塊厚木板，把3塊做成長250mm的電纜橋架貼在木板上。（夾持穩固）

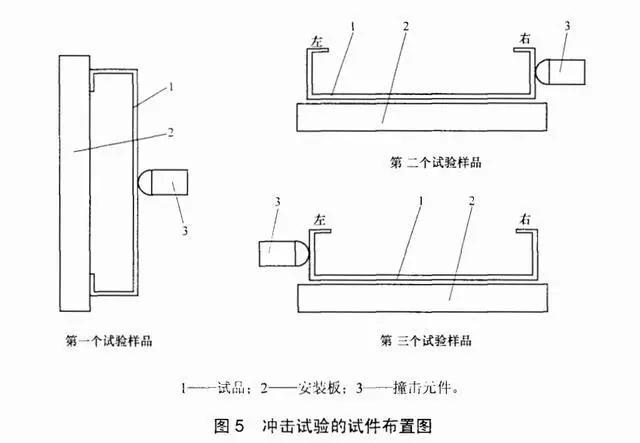

2.沖擊位置：三個試品分別做底部及兩個側邊的撞擊試驗，撞擊的位置分別為底部及兩側邊的中部（沖擊試件布置圖如下）

3. 試驗條件：

金屬制橋架可在常溫下試驗。玻璃鋼和復合材料或其他非金屬材料制成的橋架，試驗之前應進行連續 168小時、60℃土2℃的老化試驗，然后將試品放入低溫冰箱，箱內的溫度應保持-20℃±2℃，2h后將試品依次取出，在10 s±1s 的時間內完成試驗。

4.把試件固定好后，標記好中心點。把電纜橋架撞擊試驗儀貼在試件上，調節高度，使錘頭與擊沖中心點相貼近。

5.把錘桿提機放在錘擊頭限位的釋放銷上，手壓釋放手柄，釋放沖擊錘，沖擊錘撞上試件反彈后，手抓住沖擊錘桿以防二次沖擊，試驗完成。

6. 試驗結果：經撞擊試驗后試品應不出現影響安全使用的變形和裂紋。
