標準試驗指/探針/指甲技術參數介紹

 一、主要功能要求

該套設備適用于家用電器對觸及帶電部件的防護、結構等指標測試。該設備滿足GB4706系列標準、GB4943.1等相關標準要求。

二、主要性能參數要求（以下長度單位均為mm）

1、用途：檢驗防止人體觸及危險部件，也用于防止手背觸及的防護檢驗。

試具名稱

試具 A

帶推力試具 A

剛性試驗球直徑（金屬）

SФ50+0.05

SФ50+0.05

擋板直徑（尼龍）

Ф45±0.2

Ф45±0.2

擋板厚度

4

4

手柄直徑

Ф10

Ф10

手柄長度（尼龍）

100

100

推力

----

帶0-50N推力

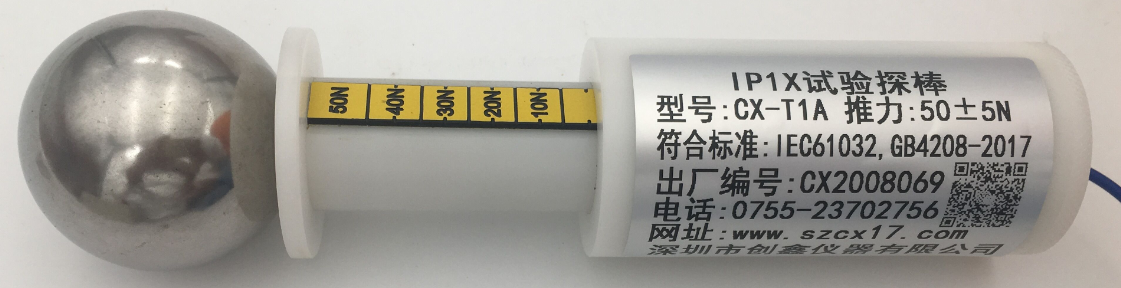

IP1X試驗探棒



2、用途：檢驗防止人體觸及危險部件的基本防護，也用于防止手指觸及的防護檢驗。

試具名稱

標準試驗指

圓擋板試驗指

大擋板試驗指

帶推力標準試驗指

鉸鏈接點1尺寸

30±0.2

30±0.2

30±0.2

30±0.2

鉸鏈接點2尺寸

60±0.2

60±0.2

60±0.2

60±0.2

指長

80±0.2

80±0.2

100±0.2

80±0.2

指尖到擋板尺寸

180±0.2

180±0.2

----

180±0.2

指尖切割倒圓角

R2±0.05

R2±0.05

R2±0.05

R2±0.05

指尖錐度圓角

S4±0.05

S4±0.05

S4±0.05

S4±0.05

指尖割斜面夾角

37o0-10′

37o0-10′

37o0-10′

37o0-10′

指尖錐度

14o0-10′

14o0-10′

14o0-10′

14o0-10′

試驗指直徑

Ф120-0.05

Ф120-0.05

Ф120-0.05

Ф120-0.05

A-A 截面直徑

Ф50

Ф50

----

Ф50

A-A 截面寬度

20±0.2

----

----

20±0.2

擋板直徑

Ф75±0.2

Ф75±0.2

Ф125±0.2

Ф75±0.2

擋板厚度

5±0.5

5±0.5

----

5±0.5


推力計

----

----

----

10-30N 推力

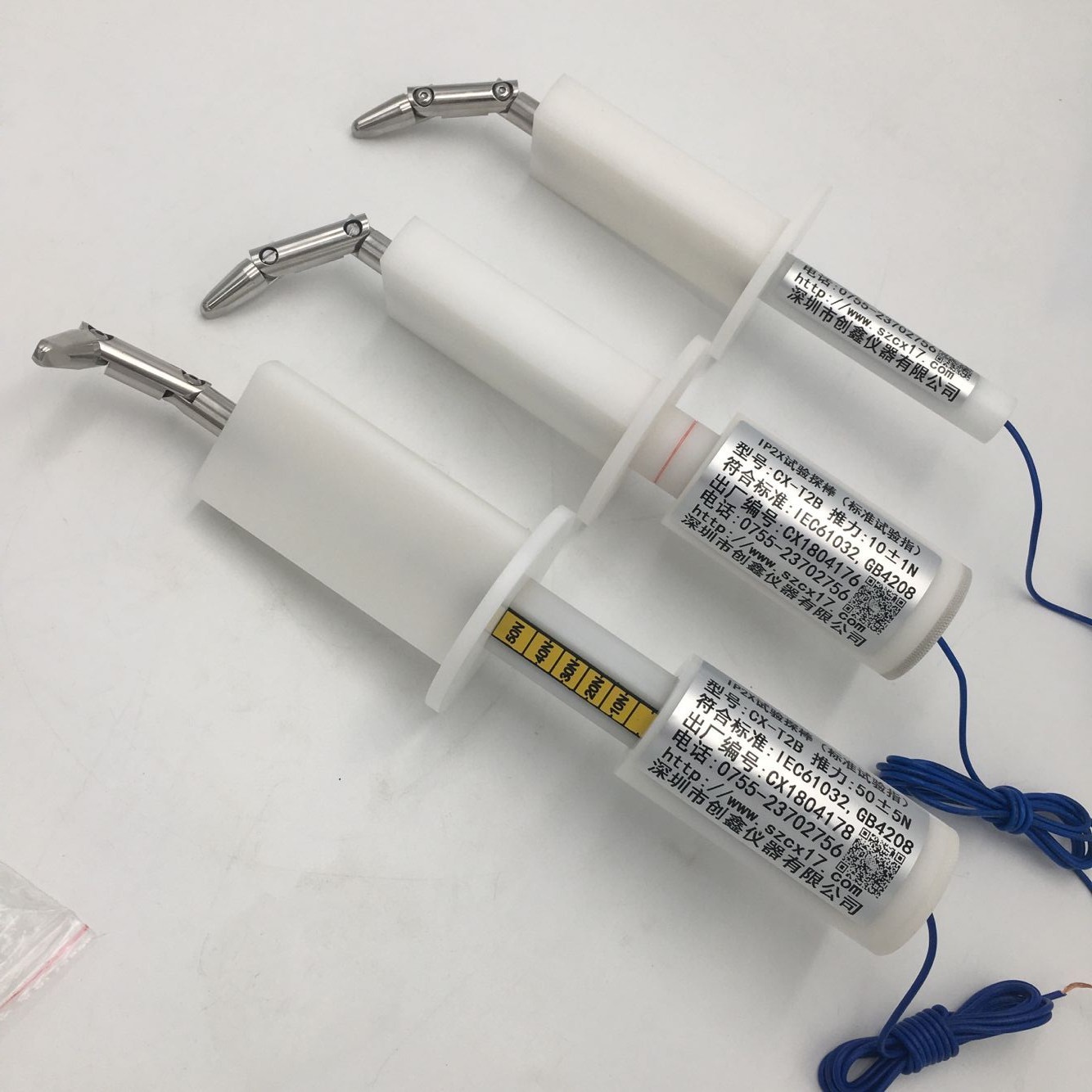

標準試驗指



3、用途：檢驗防止人體觸及危險部件的試具，也用于防止手持工具觸及的防護檢驗。

試具名稱

試具C

帶推力試具 C

探針直徑

Ф2.5+0.05

Ф2.5+0.05

限位球直徑

SФ35±0.2

SФ35±0.2

手柄直徑

Ф10

Ф10

探針長度

100±0.2

100±0.2

手柄長度

100

----

推力計

----

3N推力

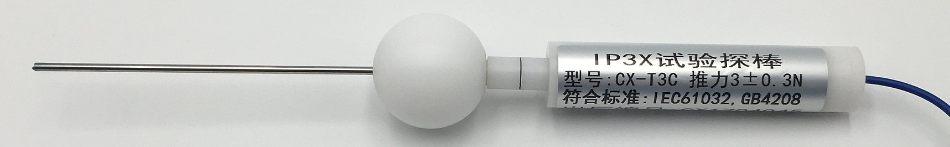

IP3X試驗探針



4、用途：檢驗防止人體觸及危險部件的試具，也用于防止手持金屬絲觸及的防護檢驗。

試具名稱

試具D

帶推力試具 D

金屬絲直徑

Ф1+0.05

Ф1+0.05

限位球直徑

SФ35±0.2

SФ35±0.2

手柄直徑

Ф10

Ф10

探針長度

100±0.2

100±0.2

手柄長度

100

----

推力計

----

1N推力

5、用途：檢驗防止直徑大于50mm的固體異物進入設備內部。

試具名稱

試具1鋼球

50帶環鋼球

50.8帶環鋼球

鋼球直徑

SФ50±0.2

SФ50

SФ50.8

質量

500±25g

500±25g

535±25g

6、用途：檢驗防止直徑大于 12.5mm 的固體異物進入設備內部。

試具名稱

試具2 鋼球

帶推力試具 2鋼球

鋼球直徑

SФ12.5+0.2 0

SФ12.5+0.2 0

推力計

----

30N推力

7、用途：用于施加外力的情況下手指防止接近危險部件測試，檢驗外殼的孔或外殼內部擋板的機械強度。

試具名稱

試驗直指

50N 推力試驗指

75N 推力試驗指


鉸鏈接點尺寸

200-0.05

200-0.05

200-0.05

指長

80±0.2

80±0.2

80±0.2

指尖切割倒圓角

R2±0.05

R2±0.05

R2±0.05

指尖錐度圓角

S4±0.05

S4±0.05

S4±0.05

指尖割斜面夾角

37o0-10′

37o0-10′

37o0-10′

指尖錐度

14o0-10′

14o0-10′

14o0-10′

試驗指直徑

Ф120-0.05

Ф120-0.05

Ф120-0.05

擋板直徑

Ф50

Ф50

----

擋板厚度

5±0.5

5±0.5

----

推力計

----

0-50N推力

0-75N推力

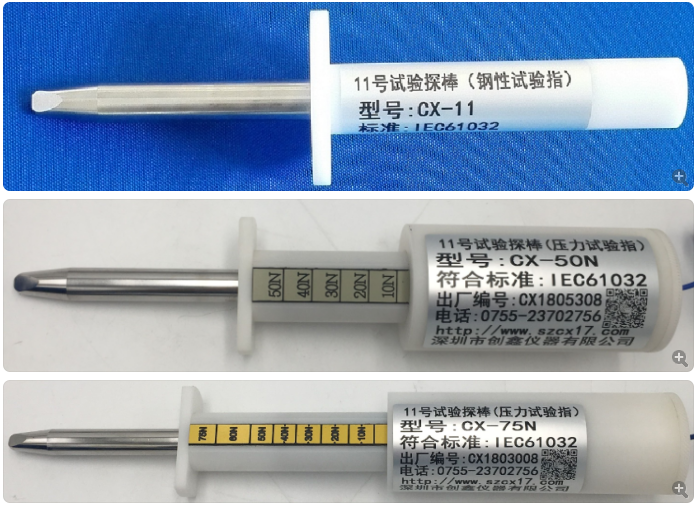

推力試驗指



8、用途：檢驗防止人體觸及危險的帶電部件或機械部件是否被觸及。

試具名稱

試具12（試驗長銷）

金屬銷直徑

Ф4±0.05

金屬銷長度

50±0.15

擋板直徑

Ф25±0.2

擋板厚度

4

手柄直徑

Ф10

手柄長度

20

9、用途：用于檢驗 0 類設備或Ⅱ類設備中危險的帶電部件是否被觸及。

    •
