橫向應力試驗裝置

符合標準：GB/T2099.1-2021第13.14條款及圖13、IEC60884圖13等

用途：適用于檢驗對額定電流不大于16A和電壓不大于250V的插座在經受插進插座里的電器對其施加橫向應力時是否會出現標準意義上的任何損壞

試樣范圍：插座

結構及功能：按標準尺寸制作，檢驗插座孔的機械強度

技術參數:

1、配GB6A二插插頭、GB10A三插插頭、GB16A三插插頭等試驗插頭各一個；

2、吊重砝碼：5N

3、試驗4次，每次90°旋轉

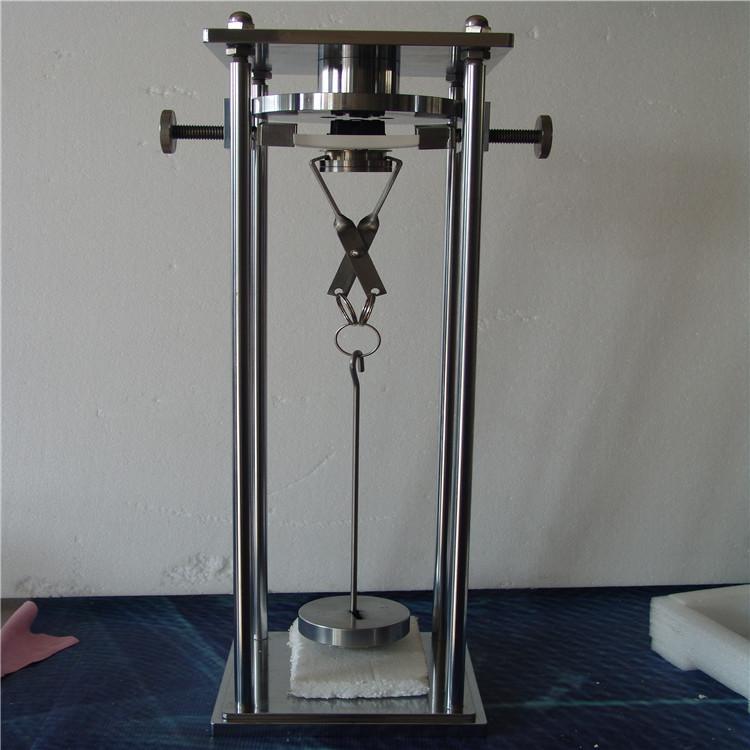

插座拔出力試驗裝置

符合標準：GB/T2099.1-2021第22條及圖18/19、IEC60884圖18/19、VDE0620等標準要求

用途：檢驗將插頭從插座拔出所需要的最大力及單極插銷從插套組件拔出的所需要的最小力是否在標準規定的范圍內。

目的：電器附件的結構應使插頭容易插入和拔出，并應防止插頭在正常使用中脫出插座。

試樣范圍：家用或類似用途的插座

結構及功能：按標準

技術參數:

1、GB6A二插插頭、GB10A三插插頭、GB16A三插插頭等試驗插頭各一個， 10A、16A試驗標準插銷各一個；

2、砝碼一套，疊加使用可實現100N撥出力試驗，附加砝碼施加的力為試驗力的1/10

3、實現方式：手動

4、帶安全掛繩一條，防止試驗插頭使用中跌落損壞
