漏電起痕試驗儀的測試結果判定標準

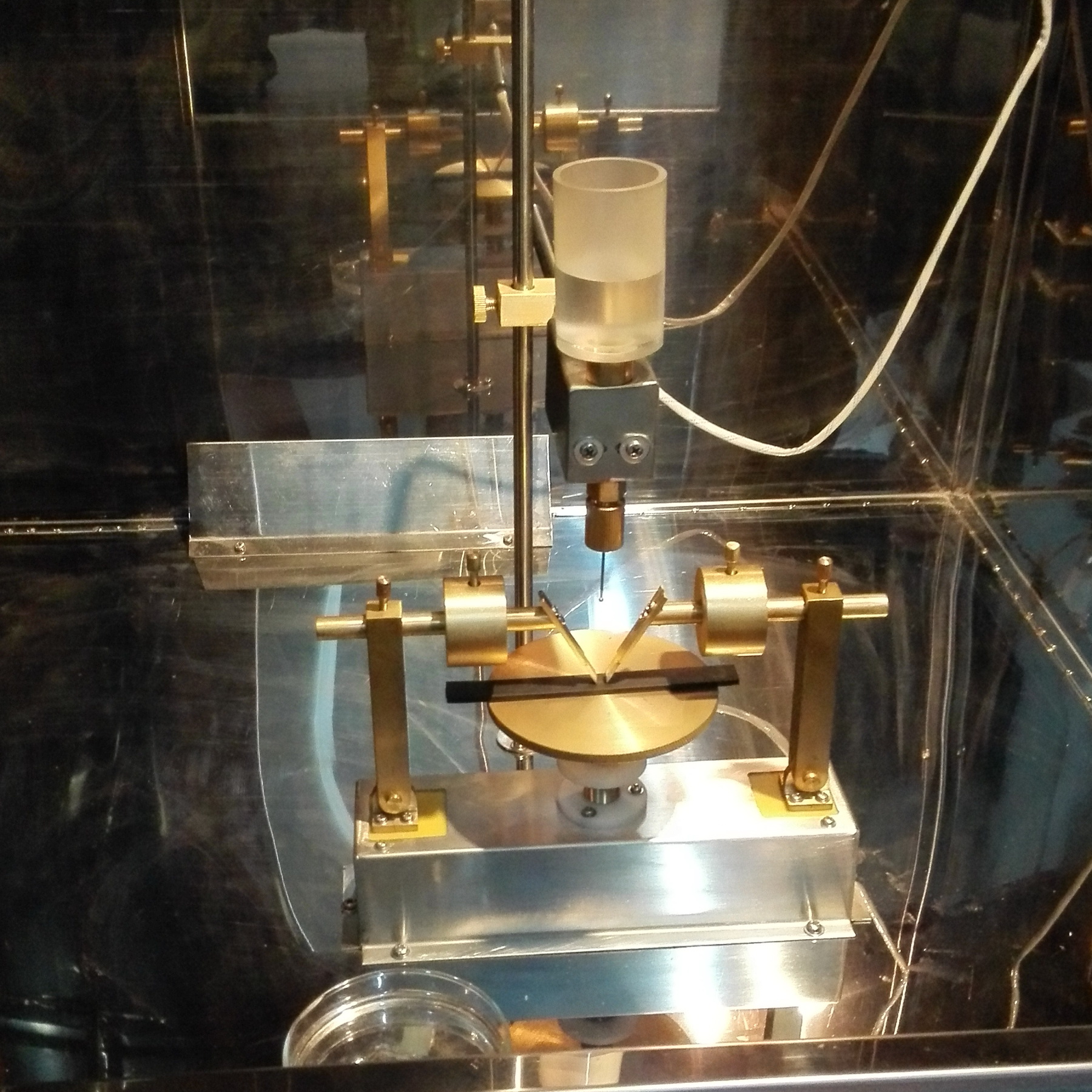

漏電起痕試驗儀
基本簡介：
1、漏電起痕試驗（電痕化指數試驗）是 IEC60112 、 UL 746A 、GB/T4207、GB4706.1 ASTM D 3638-92等標準規定的模擬仿真試驗項目。
2、漏電起痕試驗（電痕化指數試驗）是在固體絕緣材料表面上，在規定尺寸 ( 2mm × 5mm ) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度 ( 35mm ) 滴下規定液滴體積的導電液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和潮濕或污染介質聯合作用下的耐漏電性能，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。
3、漏電起痕試驗儀（電痕化指數試驗儀）儀適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業。
技術參數
|
序號 |
項目 |
參數要求 |
|
1 |
電極材料 |
電極頭 — 鉑金屬（白金） |
|
2 |
電極壓力 |
1.0±0.05N |
|
3 |
電極距離 |
4.0mm ± 0.01mm ，夾角 60°±5 |
|
4 |
電極電壓 |
100~600V（48~60HZ）可調，短路電流在1.0±0.1A時電壓下降小于10% |
|
5 |
滴液高度 |
為30~40mm 可調 |
|
6 |
滴液大小 |
44~55滴/1cm3 可調 |
|
7 |
滴液時間 |
30s±5s |
|
8 |
滴液次數 |
0~9999次可調 |
|
9 |
漏電判斷 |
回路電流大于0.5A并維持2秒鐘則繼電器動作切斷電流，指示樣品不合格 |
|
10 |
試驗過程 |
試驗程序自動控制，獨立抽風 |
|
11 |
工作室體積 |
0.5m3 |
|
12 |
設備外尺寸 |
1000mm寬×650mm深×1300mm高 |
|
13 |
參照標準 |
IEC60112 、 GB/T4207、GB4706.1 |
漏電起痕試驗儀選購時的判斷標準
2.優先采用判斷標準1如有關材料規范要求時，可用判斷標準。在選用漏電起痕試驗儀的時候，也可以說出自己的標準去看一下適適合自己所須。
