外殼防護等級（IPX34淋雨代碼）試驗要求

試驗標準：

   符合GB4208-2017《外殼防護等級(IP 代碼)》條款及 GB7000.1《燈具 第一部分：一般要求與試驗》 條款要求；

用途：

該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。

產品特點：

1        適用于進行產品的 IPX3、IPX34測試。

⑶IPX 3

方法名稱：水濺試驗

試驗方法：

a。擺管式淋水試驗

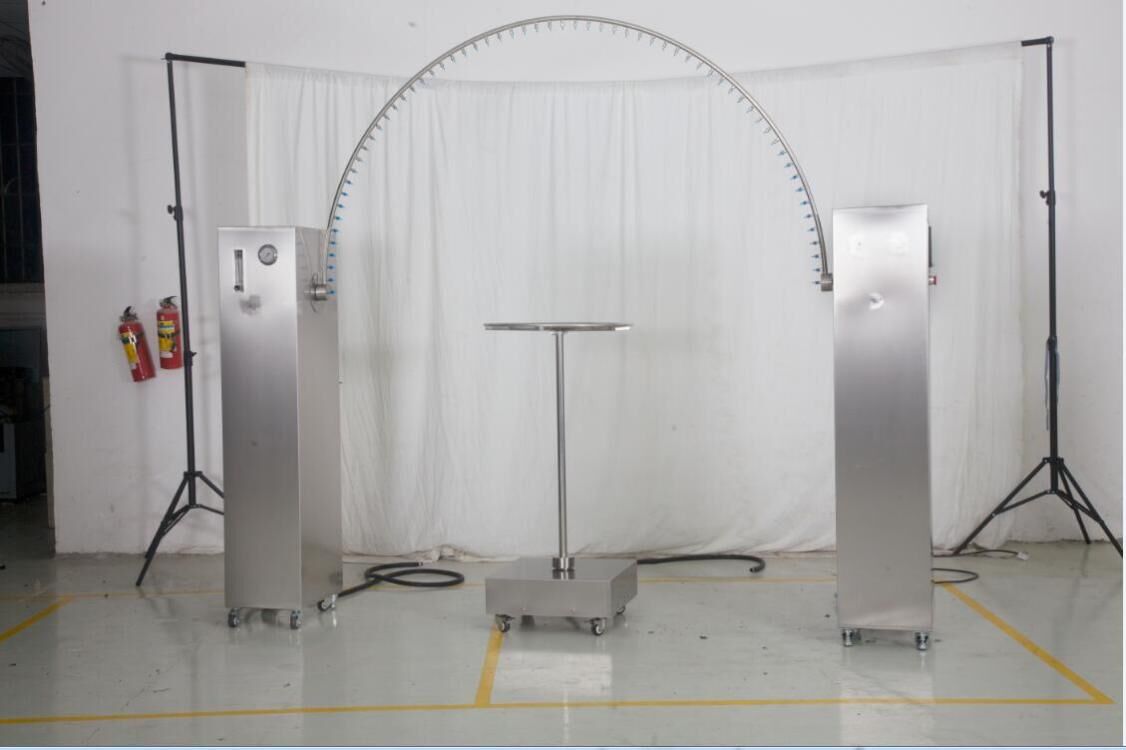

試驗設備：擺管式淋水濺水試驗裝置

試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于 200mm ，樣品臺不旋轉。

試驗條件：水流量按擺管的噴水孔數計算，每孔為 0.07 L/min ，淋水時，擺管中點兩邊各 60° 弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 60°，共 120°。每次擺動（2×120°） 約 4s

試驗時間：連續淋水 10 min

b。噴頭式淋水試驗

試驗設備：手持式淋水濺水試驗裝置

試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm 之間

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為 10 L/min

試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min （不包括安裝面積），最少 5 min

⑷IPX 4

方法名稱：水淋試驗

試驗方法：

a．擺管式濺水試驗

試驗設備和試樣放置：與上述 IPX 3 之 a 款均相同；

試驗條件： 除后述條件外，與上述 IPX 3 之 a 款均相同；噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 180°，共約 360°。每次擺動 （2×360°） 約 12s

試驗時間：與上述 IPX 3 之 a 款均相同 （即10 min）。

b．噴頭式濺水試驗

試驗設備和試樣放置：與上述 IPX 3 之 b 款均相同；

試驗條件：拆去設備上安裝帶平衡重物的擋板，其余與上述 IPX 3 之 b 款均相同；

試驗時間：與上述 IPX 3 之 b 款均相同， 即按被檢樣品外殼表面積計算，每平方米為 1 min （不包括安裝面積） 最少 5min
