IP23防護等級測試要求與試驗方法
IP防護等級測試
IP23檢測:
IP2X代表防塵試驗（IP20C試驗探棒）,直徑12.5mm的球形物體試具不得完全進入殼內，用沒有手柄和護板的直徑12.5mm的剛性球，試驗用力30N;主要技術參數如下：
1、探球直徑：12.5mm
2、檔板厚度：4mm
3、檔板直徑：10mm
4、手柄直徑：4mm
●制帶50±5N推力。

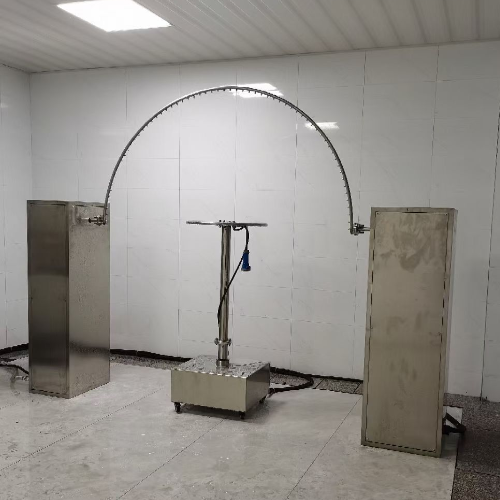

ipX3代表防淋水試驗（IPX34擺管淋雨試驗裝置），產品在各垂直面在60度范圍內淋水，無有害影響，用擺管或淋水噴頭淋水，擺管試驗10分鐘，噴頭淋水1min/m2,至少5分鐘。
符合 IEC60529:1989，《GB4208-2017外殼防護等級(IP 代碼)》條款及 GB7000.1《燈具 第一部分：一般要求與試驗》條款要求。
產品特點：
1、適用于進行產品的IPX3、IPX4防水等級測試。
技術參數:
|
項目 |
參數 |
|
使用電源 |
單相AC220V,50Hz |
|
使用水源 |
水流速率為＞10L/min±5%干凈、無雜質的清水，配水清潔過濾裝置 |
|
控制及操作 |
PLC智能控制，7寸彩色觸摸屏操作 |
|
擺管規格 |
R200 、R400、R600、R800、R1000、R1200、R1400、R1600mm可選 |
|
淋雨針孔 |
Φ0.4mm |
|
針孔分布夾角 |
IPX3：120°；IPX4：180° |
|
擺動角度 |
IPX3：120°（±60°）；IPX4：350°（±175°） |
|
淋雨速度 |
IPX3：4秒/次（2×120°）； IPX4：12秒/次（2×350°）； |
|
水流量 |
1-10L/min可調 |
|
試驗時間 |
0.01S～99小時59分鐘，可預置 |
|
試樣旋轉盤 |
直徑：Φ600mm；轉速1r/min，可4個角度停頓；承重≤50㎏的電氣設備 |
|
壓力表 |
0~0.25MPa |
|
場地要求 |
專用IP防水測試房，地面需平坦,有照明，帶10A設備用防水漏電開關（或插座）、進水及排水功能良好，地面安裝 |
