IP防護等級測試指南

此標準描述了對電氣設備外殼防護等級進行分類的系統。由歐洲電子技術標準化委員會提出，電氣設備外殼防護等級被分成很多類，根據不同的號碼，能夠迅速方便的確定產品的防護等級。

IP(International Protection)防護等級系統是由IEC(International Electro Technical Commission)所起草。將燈具依其防塵、防止外物侵入、防水、防濕氣之特性加以分級。這里所指的外物包含工具、人的手指等均不可接觸到燈具內之帶電部分，以免觸電。

IP防護等級是由兩個數字所組成，第一個數字表示燈具防塵、防止外物侵入的等級;第二個數字表示燈具防濕氣、防水侵入的密閉程度。數字越大，表示其防護等級越高，兩個標示數字所表示的防護等級如下。

以代碼IP54 為例:

IP 表明這是標準型的,表示防塵等級5;防水等級4

5 表明固體中的防護等級

4 表明液體中的防護等級

注:第一個數字為防塵，第二個數字為防水。

防塵保護分為6個等級,防水保護分為10個等級

第一個數字防塵簡要描述定義

0 無防護對外界的人或物無特殊之防護

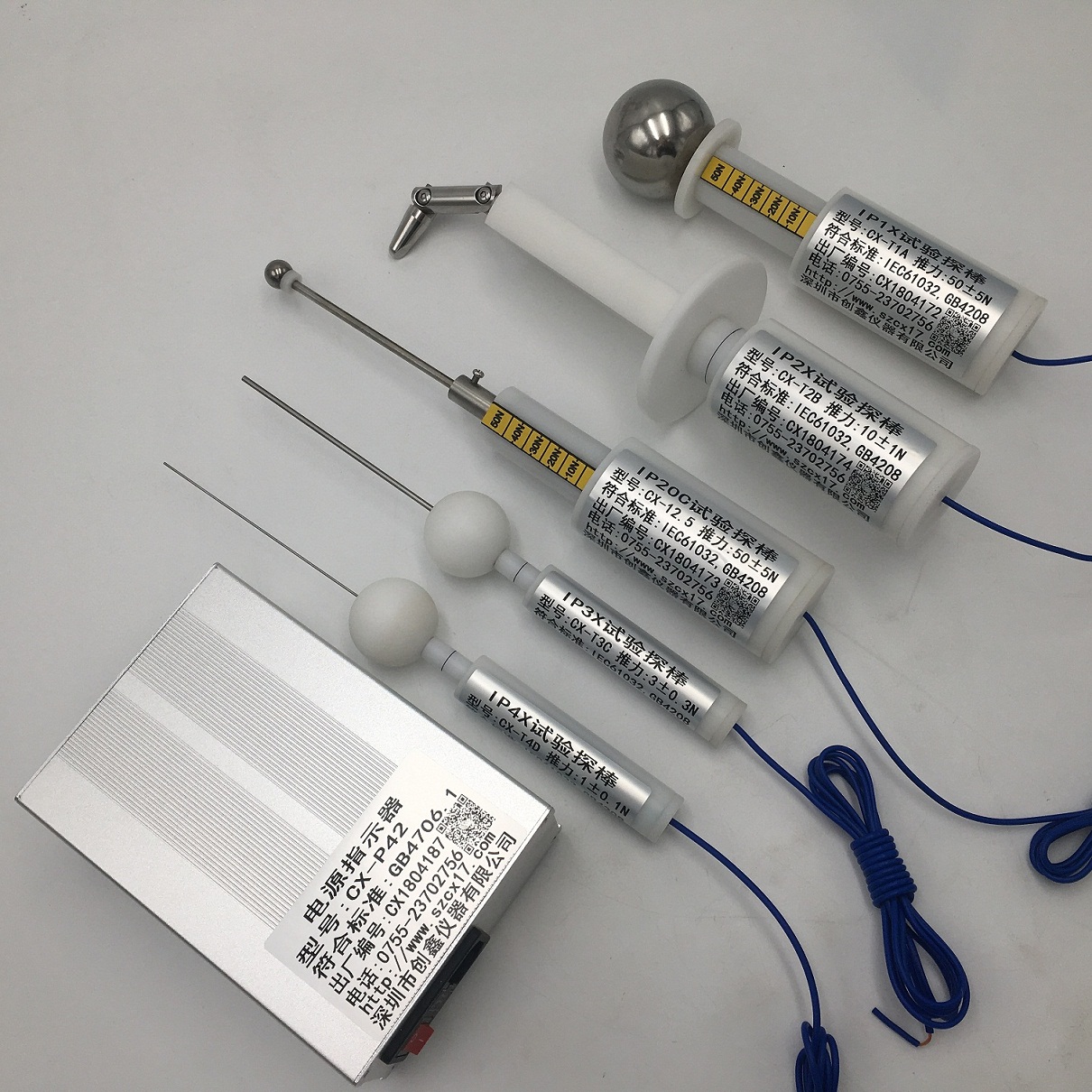

1、IP1X試驗探棒：防直徑為50mm 甚至更大的固體顆粒物物體尖端或50mm 直徑的固體顆粒物不能完全穿透。防止人體(如手掌)因意外而接觸到燈具內部之零件。

2、IP2X試驗探棒（標準試驗指）防止大于12mm的固體物體侵入防止人的手指接觸到燈具內部之零件。防止中等尺寸(直徑大于12mm，長度大于80mm)的外物侵入。

3、IP3X試驗探棒： 防直徑為2.5mm 甚至更大的固體固體顆粒物防止直徑或厚度大于2.5mm之工具、電線或類似的細小的外物侵入而接觸到燈具的內部零件

4、IP4X試驗探棒： 防止直徑大于1.0mm的固體物體侵入防止直徑或厚度大于1.0mm之工具、電線或類似的細小的外物侵入而接觸到燈具的內部零件

5、防塵試驗箱： 防塵完全防止外物侵入。雖不能完全防止灰塵侵入，但侵入的灰塵的量并不會影響燈具的正常操作

6 塵密完全防止外物侵入，且可完全防止灰塵侵入。

第二個數字防水簡要描述定義

0 無防護對外界的人或物無特殊之防護。

IPX12垂直滴水試驗裝置

1 防止滴水侵入垂直滴下的水滴(如凝結水)對燈具不會造成有害影響

2 當外殼翹起達15°時仍可防止滴水侵入當燈具由垂直傾斜至15°時，滴水對燈具不會造成有害影響。

IPX34擺管淋雨試驗裝置

3 防止噴灑的水侵入防雨或防上與垂直的夾角小于60°之方向所噴灑的水進入燈具造成損壞。

4 防止飛濺的水侵入防止各方向飛濺而來的水進入燈具造成損壞。

IPX56噴水試驗機

5 防止噴射的水侵入防止來自各方向由噴嘴噴射出的水進入燈具造成損壞。

6 防止大浪的侵入裝設于甲板上的燈具，防止因大浪的侵襲而浸水造成損壞。

IPX7浸水試驗箱

7 防止浸水時的水侵入常溫常壓下，當外殼短時浸泡在1M深的水里將不會造成有害影響

8 防止沉沒時的水侵入燈具無限期的沉沒早指定水壓的狀況下，能確保不因進水而造成損壞。

9 防濕在相對濕度大于90%的濕氣中照樣樣能安全使用。
