IK擺錘沖擊與垂直沖擊的區別與應用
IK擺錘沖擊與垂直沖擊的區別與應用
擺錘沖擊試驗裝置
一、產品概述：
本裝置符合GB2423.55-2006、GBT20138-2006、IEC61439-1:2009、IEC62262-2002第6條及IEC60068-2-75等標準對試驗設備的要求，適用于電器設備外殼對外界的機械碰撞強度等級試驗。該裝置采用不銹鋼框架焊接成形，結構緊湊耐用，安裝支架上下可調，沖擊角度0-90°可調，操作方便。
二、技術參數：
1、擺桿角度：0-90°可調，刻度顯示；
2、擺桿長度：1000㎜；
3、配置錘頭：1、2、5、10、20、50J錘頭各一個，1J和2J擺桿通用，其余擺桿通用；
4、沖擊試驗高度：200-1200mm,電動可調，智能遠距離遙控。

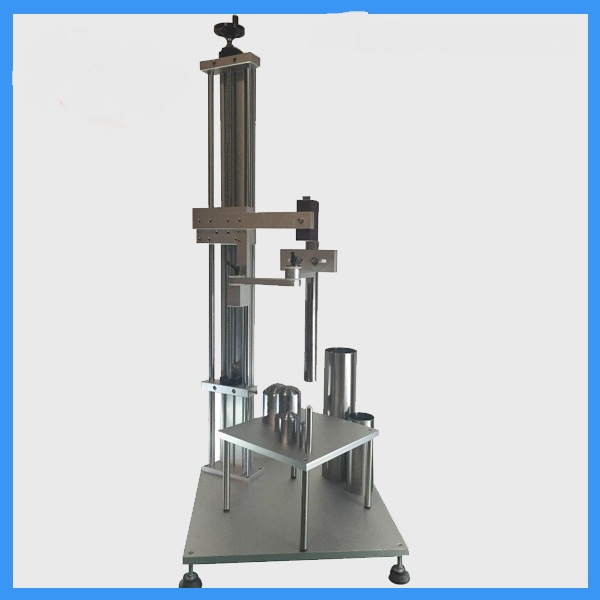

垂直沖擊試驗裝置
一、產品概述
本試驗裝置是按照 GB2423.55、IEC60068-2-75標準中的Test Ehc:垂直落錘、UL498第SD7.2條款要求。用于家用及類似用途電器的外殼機械強度測試、也用于燈具抗跌落沖擊測試。標配2J錘頭及導管。
二、技術參數
設備型號
釋放方式
電磁鐵釋放
電磁鐵釋放
電磁鐵釋放
底板
尼龍底板厚度8mm
硬度HRR85-100，600m×600m
尼龍底板厚度8mm
硬度HRR85-100，1000m×1000m
硬木板，114x114x42 mm
跌落高度
300mm
0-1000mm可調
457 mm
沖擊錘頭
5J
5、2、10、20、50J
Φ50.8mm圓柱頭重4.5kg
符合標準
GB2423.55
GB2423.55
UL498
